超聲波明渠流量計

產品價格：7800

產品型號：JD-ML4

超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及農田水利中的渠道等。

在線客服
免費咨詢熱線：13356711513
發送郵件給我們： 328031918@qq.com

產品概述

一、用途

由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體條件下，比接觸式的儀表，具有更高的可靠性和耐用性。

超聲波測水位原理

發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D＝C*t/2(除以2是因?yàn)槁暡◤陌l(fā)射到接收實際是一個來回，D是距離，C是聲速，t是時間）。再通過減法運算就可得出液位值。

量水堰槽的測流量原理

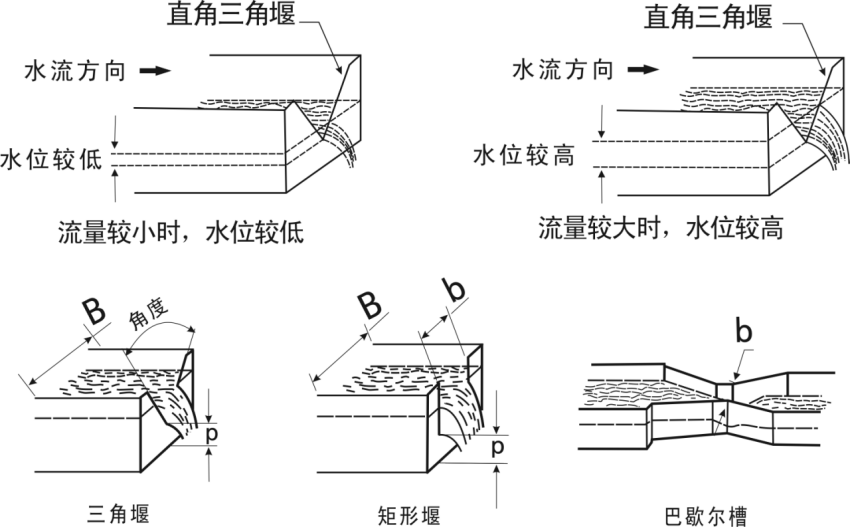

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如下圖）。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（如下圖）：

測量范圍:0.1升/秒～99999.99米/小時，根據不同的堰槽來確定。

累計流量最大為：4290000000.00立方米

液位最大量程:1米，2米，5米,10米四種，更大范圍，需要定做。

液位測量精度:0.5%

分辨率:3mm或0.1%（取大者）

顯示:中文液晶顯示

流量測量精度:符合國標要求的巴歇爾槽、三角堰是1～5%。

符合國標要求的矩形堰是10%

非標堰槽是10～50%。
