產品概述

一、概述

超聲波流量計是在參照國外同類產品的基礎上，進行全新設計的一種通用時差型超聲波流量計量儀器，該產品廣泛適用于工業環境下無間斷測量清潔均勻液體的流量和熱量。超聲波流量計具有適應性強、低功耗、高可靠性、抗干擾以及優化的智能信號自適應處理能力，無須電路調整，操作簡單方便。超聲波流量計以其良好的電路設計理念、優質器件的選用，逐步取代早期同類產品成為國內目前應用最為廣泛的流量計量儀器。


二、工作原理

超聲波流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。

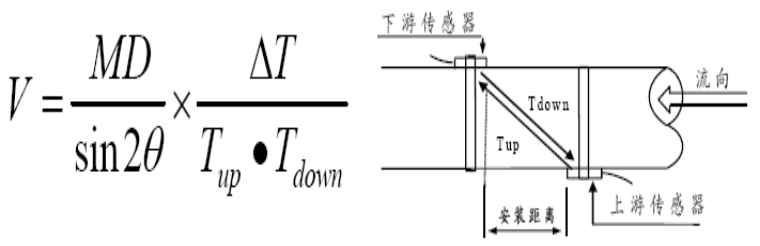

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式：

其中
　　θ為聲束與液體流動方向的夾角
　　M為聲束在液體的直線傳播次數
　　D為管道內徑
　　Tup為聲束在正方向上的傳播時間
　　Tdown為聲束在逆方向上的傳播時間ΔT=Tup–Tdown
　　一、主機性能參數
　　精度：≤1.0%
　　重復性：0.2%
　　流速范圍：0～±64 m/s
　　測量原理：超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算
　　顯示：2×10背光型液晶顯示器
　　操作：固定式：4×4輕觸鍵盤；便攜式：4×4+2輕觸鍵盤
　　輸入：5路4~20mA輸入，精度0.1%可輸入壓力、液位、溫度等信號
　　輸出：電流信號：4~20mA或0~20 mA,阻抗0~1K浮空
　　準確度：0.1%
　　頻率信號：1~9999Hz之間任選（OCT輸出）
　　脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出
　　報警信號：繼電器及OCT輸出，近20種信號源可選。數據接口：RS232串行接口，可選配RS485
　　其他功能：記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能可選自動或手動補加累積量功能，記憶每天的工作狀態；可編程批量（定量）控制器，故障自診斷功能，網絡工作方式等。

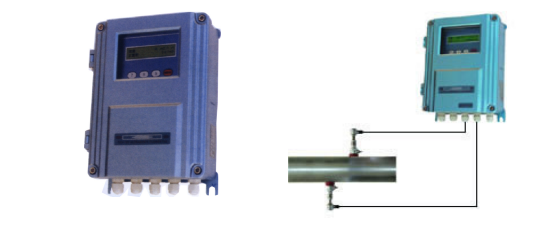

　　傳感器外縛式：標準S型，適用于管徑DN15-DN100mm；
　　標準M型，適用于管徑DN50-DN700mm；
　　標準L型，適用于管徑DN300-DN6000mm；
　　插入式：測量管道材質不限（焊接、不焊接都可以）適用于管徑DN80以上
　　標準管段式：適用于管徑DN10-DN400，整機測量精度±0.2%
　　電纜長度：單根可加長至500米（定貨時請?zhí)厥庹f明）
　　管道
　　襯材：碳鋼、不銹鋼、鑄鐵、PVC、水泥管等一切質地密致管道
　　內徑：20mm—6000mm
　　直管段長度：上游≥10D，下游≥5D，距泵出口處≥30D
　　流體
　　種類：水、酸堿液、食物油、汽油、煤油、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
　　濁度：≤10000 ppm,且氣泡含量小
　　溫度：-10~110℃
　　流向：可對正反向流量分別計量，并可計量凈流量
　　工作環境溫度
　　主機：-10-70℃
　　探頭：-30~+110℃
　　濕度
　　主機：85%RH
　　探頭：可浸水工作，水深≤3米
